A memória do computador é um recurso extremamente importante e que exige um gerenciamento apurado. Ela é composta por vários elementos, tais como: registradores e cache (armazenamento interno); memória principal RAM (armazenamento primário) e armazenamento secundário; discos de estado sólido, magnéticos e óticos; e fitas magnéticas.
É constituído pela memória interna do processador e engloba os registradores e o cache. É a memória de trabalho efetiva do processador. Trata-se de uma memória volátil.
É constituído pela memória principal do computador, normalmente referenciada como memória RAM. Armazena o código dos programas e seus dados. Pode ser acessada diretamente pelo processador, que solicita a transferência de seu conteúdo para os registradores da CPU durante o processamento. É uma memória volátil.
Também chamado de Armazenamento de Massa, é a memória que armazena os dados para uso posterior, já que é não volátil. Para que seu conteúdo possa ser manipulado, é necessário que seja transferido antes para a memória primária por meio de uma operação de leitura.
Como já sabemos, a memória de um computador é composta por um conjunto de circuitos eletrônicos que são capazes de armazenar bits. Podemos considerar então que, do ponto vista do hardware, ela é um conjunto de bytes, que podem, por meio de um circuito eletrônico, ser acessados individualmente. Essa memória é denominada memória física, onde efetivamente os dados serão armazenados, e corresponde a um espaço de endereçamento físico, normalmente representado em hexadecimal.
Do ponto de vista processual, entretanto, ela é vista como um conjunto de endereços lógicos que podem ser acessados diretamente por comandos da linguagem de máquina do processador. Essa memória lógica corresponde ao espaço de endereçamento do processo e, normalmente, nos sistemas atuais, é muitas vezes maior que a memória física disponível na máquina, gerando a chamada memória virtual.
Dessa forma, podemos notar que os processos não enxergam a memória física, mas apenas a memória lógica. Portanto, todas as referências a endereço para o processo correspondem ao seu espaço de endereçamento lógico, que lhe foi atribuído durante o processo de sua carga e que é independente do espaço de endereçamento de qualquer outro processo.
Dentro do espaço de endereçamento do programa, entre o Heap e a Pilha, temos uma área livre que permite que eles cresçam um em direção ao outro.
Como o processo enxerga apenas os seus endereços lógicos e o circuito eletrônico enxerga somente os endereços físicos, é necessário, então, que se faça a tradução do endereço lógico para o físico, pois, dessa forma, um programa que referencia os seus endereços lógicos pode apontar para os respectivos endereços físicos.
O componente responsável por este mapeamento é o MMU (Memory Management Unit) que consiste em um conjunto de chips que realiza seu trabalho a partir das seguintes regras:
Se o endereço lógico é maior que o limite inferior e menor que o limite superior, o endereço é valido. Nesse caso, o endereço lógico é igual ao endereço físico.
Se o endereço lógico é menor que o limite superior, adiciona o endereço base ao endereço lógico e realiza o acesso no endereço resultante. Nesse caso, o endereço lógico é diferente do endereço físico.
Se o endereço lógico for maior que o limite superior ou menor que o limite inferior, o endereço é inválido e é gerada uma exceção.
Para um processo, a memória é exclusiva para as suas demandas, no entanto, a memória é sempre dividida entre outros processos. Mesmo quando o sistema é monotarefa, a memória terá uma área dedicada para o sistema operacional. Enquanto nos sistemas multiprogramados, a utilização e concorrência da memória ocorre inclusive entre outros programas.
Para realizar a proteção de forma eficiente, temos que nos certificar que cada processo tenha um espaço de memória separado. Isso é fundamental para que possamos carregar vários processos na memória ao mesmo tempo, permitindo a execução concorrente deles, além de protegê-los uns dos outros.
A ideia básica da separação é que seja determinado um intervalo de endereços legais que possam ser acessados pelo processo, de forma a assegurar que esse acesso seja realizado exclusivamente por ele.
É possível fornecer essa proteção usando dois registradores, geralmente um registrador base e um registrador limite.
Quando um processo é alocado na memória, ele recebe um endereço inicial de carregamento (endereço base) e outro que corresponde ao tamanho total da área alocada ao processo (endereço limite). Ambos são armazenados, respectivamente, nos registradores base e limite.
O registrador base estabelece o limite inferior da área do processo, e a soma do limite com o endereço base define o limite superior da área do processo.
A proteção do espaço da memória é assegurada pela MMU, que, ao receber um endereço da CPU de um programa rodando em modo usuário, verifica se ele se encontra no intervalo legal do processo. Se estiver, permite o acesso; caso contrário, gera um erro fatal.
Esse esquema impede que um programa rodando em modo usuário, de forma deliberada ou acidental, modifique o código ou as estruturas de dados do sistema operacional ou de outros processos de usuários.
O carregamento dos registradores base e limite exige a execução de uma instrução privilegiada pelo Sistema Operacional (SO), concedida pelo SO estar em modo Kernel. Sendo assim, não é possível modificá-lo sem este acesso privilegiado.
Por sua vez, o sistema operacional, em modo kernel, pode acessar qualquer endereço de memória, sendo seu ou de qualquer outro processo de usuário.
Assim, permite a carga de programas do usuário, a descarga destes em caso de erros, o acesso e a alteração de argumentos de chamadas de sistema, a execução de operações de entrada e saída a partir da memória principal e vários outros serviços. Em um sistema multiprocessado, por exemplo, é possível executar mudanças de contexto, transferindo o estado de um processo dos registradores para a memória principal, antes de carregar o contexto do próximo processo da memória principal para os registradores.
O esquema de proteção aqui descrito é básico e, dependendo da política de alocação adotada, poderá sofrer modificações conforme veremos no próximo módulo.
Um processo, quando alocado na memória principal, faz referências às suas posições, ou seja, aos endereços físicos dessa memória. Por essa razão, quando um módulo foi link-editado e seus endereços já estão associados às posições físicas do espaço de memória onde ele será alocado, diz-se que esse módulo está em Imagem de Memória, ou que ele está com Endereçamento Absoluto.
Para que um processo possa ser alocado em qualquer posição da memória, ele não pode estar com endereçamento absoluto e, nesse caso, um mapeamento de endereços deverá ser feito entre os endereços dos objetos referenciados pelo processo (lógicos) e os endereços absolutos (físicos) no espaço ocupado por eles na memória principal.
Chamamos de Espaço de Endereçamento o conjunto de endereços, sejam eles de dados ou de instruções, referenciados por um processo, podendo este ser:
O conjunto de objetos ou endereços lógicos referenciados.
O conjunto de endereços físicos correspondentes.
A relocação de memória é, portanto, a função que mapeia os endereços lógicos em endereços físicos. Ela pode ser realizada pelo link-editor durante a resolução das referências em aberto, na geração do módulo de carga. Os endereços são resolvidos em relação a uma base inicial e o processo só poderá ser alocado a partir dessa base, ou seja, sempre rodará no mesmo lugar da memória.
Alguns sistemas deixam essa tarefa de relocação para o carregador (loader) ou ligador-carregador (link-loader), que faz a resolução das referências externas e a relocação de endereços no instante de carregar o processo na memória para sua execução.
No primeiro caso (link-editor), a carga em imagem de memória sempre roda no mesmo lugar da memória, enquanto no segundo caso ela pode rodar em qualquer lugar.
Quando esse mapeamento de endereços é feito antes do carregamento do módulo, o processo é denominado Relocação Estática.
Para que a tradução dinâmica de endereços possa ser efetuada, é preciso que toda referência seja lógica, isto é, nenhum endereço no programa poderá estar representando uma posição física, pois será mapeado pelo hardware. Esse outro processo é chamado de Relocação Dinâmica.
Para a relocação, o nosso registrador base será agora chamado de registrador de relocação e ele receberá o endereço inicial da área de memória do processo.
E como fica a proteção de memória nesse caso? Como a base agora é o registrador de relocação, isso significa que não existirá endereço menor que este, portanto, a proteção deve ser realizada apenas para verificar se o endereço lógico não é maior que o valor do registrador limite, pois, assim, o programa estaria ultrapassando o limite superior de sua memória.
As políticas de alocação de memória compreendem dois tipos básicos:
Os primeiros sistemas computacionais eram monoprogramados, ou seja, somente um processo de usuário por vez estava na memória. Para melhorar essa situação, foi desenvolvido um esquema muito simples, no qual a memória principal era compartilhada entre o sistema operacional e o processo de usuário.
Essa técnica apresenta como desvantagem a limitação do tamanho máximo do programa ao tamanho da memória disponível. Para superar essa limitação, foi desenvolvida a primeira técnica de permuta, a overlay.
A técnica de overlay utiliza o conceito de sobreposição, ou seja, a mesma região da memória será ocupada por módulos diferentes do processo.
Quando um programa escedia a memória disponível, o programador dividia o código em módulos, principal e vários módulos secundários. Para que a técnica pudesse funcionar, era necessário que os módulos secundários fossem independentes entre si e qualquer dependência seria apenas em relação ao módulo principal.
Nesse modelo, o primeiro passo era carregar apenas o módulo principal na memória, permanecendo os módulos secundários no disco.
O módulo 1 é um módulo secundário, tal como o 2. estes podem ser requisitados pelo módulo principal, e o SO os carregará em memória assim que forem demandados.
Após o término da execução do módulo 1, o controle retorna ao módulo principal, que volta a executar. Ao necessitar de um recurso do módulo 2, ele solicita sua carga na área de overlay e é colocado em execução.
Nesse tipo de estrutura, um módulo fica sempre residente (módulo principal) e os demais são organizados em uma árvore hierárquica de módulos, mutuamente exclusivos, em relação a sua execução, e colocados lado a lado num mesmo nível da árvore, de modo que o mesmo espaço possa ser alocado para mais de um módulo, os quais permanecem no disco e serão executados um de cada vez por meio de comandos de chamada (call).
Esse foi o primeiro uso de permuta, mas cabe ao programador escrever o código de forma correta e determinar o endereçamento de carregamento dos módulos de overlay.
Com o advento da multitarefa, apareceu também a necessidade de se manter mais de um processo de usuário na memória ao mesmo tempo. Surgiu então a ideia de dividir a memória em partições fixas, podendo ser de tamanhos diferentes e, em cada uma, seria alocado um processo de usuário que ali coubesse.
Essas partições eram fixas, estabelecidas na configuração do sistema, e o processo nela permanecia até o seu término, quando então ela era liberada para o uso de outro processo que estivesse na fila esperando alocação.
Duas estratégias podem ser adotadas para alocar o processo:
Este método de gerência de memória baseado em partições fixas gera, de uma forma ou de outra, um grande desperdício de memória. Isso acontece porque quando um processo é carregado em uma partição sem ocupar todo o seu espaço, o espaço restante não poderá ser utilizado por nenhum outro processo.
Para evitar esse desperdício foi desenvolvido um esquema de gerenciamento e alocação de memória dinamicamente, dependendo da necessidade do processo. Esse esquema é conhecido como alocação com partições variáveis.
A memória de usuário é inicialmente considerada uma única partição livre.
Ao iniciar o processo A, ele é carregado na memória e o seu tamanho define o tamanho da sua partição.
Os processos B e C, de forma análoga, são carregados no espaço livre ainda disponível.
Ao chegar ao processo D, não existe espaço livre contínuo suficiente para que seja carregado. Ele deve, então, ele deve esperar que um espaço contínuo de tamanho suficiente seja liberado, assim que o processo A termina, logo o processo D pode ser alocado.
Após alocar e desalocar vários processos, a memória pode se fragmentar, por exemplo, no espaço entre os processos D e B.
Procura alocar o processo na partição disponível de tamanho mais próximo ao do processo. Busca deixar fragmentos livres menores, mas exige que se percorra todas as partições para descobrir a menor em que o processo caiba.
Procura alocar o processo na primeira partição onde ele couber. Probabilisticamente, agrupa os processos pequenos, separando-os dos grandes, e tem a vantagem de ser mais rápido, pois só percorre as partições até encontrar uma em que o processo caiba.
Procura alocar o processo na maior partição disponível onde ele couber. Intuitivamente, sempre caberá mais um processo pequeno no espaço resultante. Tem como desvantagem ter que percorrer todas as partições até encontrar a maior.
A diferença principal entre as partições fixas e as variáveis é que nas variáveis o número, tamanho e posição das partições variam ao longo do tempo.
A longo do tempo, esse processo pode acarretar fragmentação externa, ou seja, entre as partições podem ser gerados pequenos pedaços livres que, no seu todo, poderiam atender à necessidade de memória de um processo, mas, como não são contíguos, não permitem a alocação.
Outro tipo de fragmentação é a interna, que você pode compreender a seguir:
Considere uma área livre de 16.484 bytes e que o próximo processo solicite 16.480 bytes. Se for alocado exatamente o bloco solicitado, ficaremos com uma fragmentação externa de 4 bytes. O esforço para fazer o controle de uma lacuna tão pequena não compensa. Dessa forma, a solução geral para esse tipo de problema é alocar todo o bloco para o processo, que resultará numa área não utilizada de 4 bytes dentro dele, correspondendo a uma fragmentação interna.
Uma possível solução para a fragmentação externa seria realizar a compactação da memória, que compreende mover todos os blocos ocupados para uma das extremidades do espaço de endereçamento físico, resultando na geração de um grande bloco livre.
Apesar de parecer uma solução tentadora, ela não é normalmente utilizada porque o seu custo de processamento é alto.
Outra solução possível seria permitir que o espaço de endereçamento do processo não seja contíguo, possibilitando, dessa forma, que ele receba blocos de memória disponíveis em qualquer parte do espaço de endereçamento. Essa ideia, com o swap, é a base do funcionamento da paginação e da segmentação.
Um processo deve estar na memória para ser executado. Entretanto, nada impede que, enquanto ele está bloqueado ou em espera, ele seja retirado da memória principal e transferido para a memória secundária e novamente carregado, quando chegar sua vez de ser novamente executado. Isto é o que chamamos de swapping.
O uso do swapping permite aumentar o grau de multiprogramação, pois permite que a memória total dos processos ultrapasse a memória física disponível no sistema, o que era impossível no esquema de partições.
No esquema de partições ele necessitaria esperar o término da execução de um dos processos em memória, porém, se o sistema utiliza swapping, é possível retirar um processo que não esteja em execução e que ocupe o meio de uma partição. No caso, o processo A (swap out) o coloca no disco, atribui a nova partição disponível ao processo que estava esperando e, posteriormente, atribui outra partição (swap in) ao processo que foi desalojado.
Como é possível perceber, essa técnica utiliza relocação dinâmica e, portanto, os processos não podem utilizar endereçamento absoluto.
As grandes vantagens do swap são:
A desvantagem é o tempo gasto no swap in e no swap out.
Devido a essa perda de tempo, essa técnica não é utilizada em sistemas modernos. Nos sistemas operacionais atuais, variantes otimizadas no tempo de escrita/leitura, tais como a paginação, são largamente implementadas.
Para que as diversas políticas de alocação possam funcionar é necessário que o SO controle os espaços livres na memória e onde cada processo está alocado.
Nesta técnica, a memória é dividida em unidades de alocação e, para cada unidade, existe um bit no mapa de bits marcado como 0 se a unidade estiver livre, e com 1 se estiver ocupada.
Neste esquema, a definição do tamanho da unidade é extremamente importante. Quanto menor for a unidade, maior será o mapa e vice-versa. Entretanto, também existe outra implicação: se a unidade for grande e o tamanho do processo não for múltiplo do tamanho da unidade, no último bloco alocado haverá fragmentação interna.
O principal problema desse tipo de gerenciamento é que, quando for necessário trazer um processo de n unidades para a memória, o gerenciador da memória terá que encontrar uma sequência de n bits 0 consecutivos no mapa, o que é uma operação lenta por sua própria natureza.

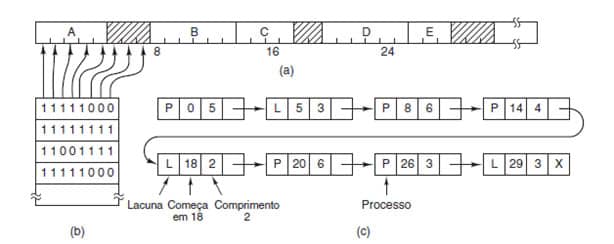

Observe a Figura 25, que mostra a gerência de espaço livre funcionando:
A outra forma de gerenciamento é a criação de uma lista encadeada, na qual cada nó da lista corresponde a um segmento de memória alocada – indicada na Figura 25(c) pelo P – ou livre – indicada por L. Além da indicação do status, o nó armazena o endereço inicial do segmento e o seu tamanho em unidades de alocação.
Nesse exemplo, a lista de segmentos está ordenada pelo endereço. Ordenando dessa maneira, quando um processo termina a lista deve ser atualizada. Um processo que termina normalmente tem dois vizinhos, exceto se for o primeiro ou o último da lista, que podem ser processos ou lacunas.

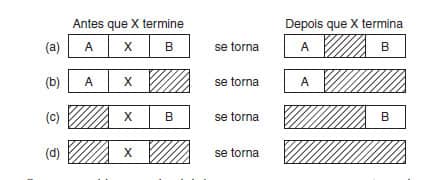

Essa situação gera quatro possíveis combinações a serem tratadas e que são exibidas na Figura 26.
Considerando que o processo X terminou, deve-se:
Como vimos anteriormente, o espaço de endereçamento lógico de um programa tem que ser mapeado em um espaço de endereçamento físico de memória.
De fato, essa correspondência pode ser deixada totalmente a cargo do SO, de forma que o programa não tenha nenhuma responsabilidade em se ater a um determinado tamanho de memória física disponível.
Assim, o conjunto de endereços que um programa pode endereçar pode ser muito maior que a memória física disponível para o processo em um determinado momento, até mesmo mais que o total de memória fisicamente disponível na máquina.
A esse conjunto de endereços chamamos de espaço de endereçamento virtual. Ao conjunto de endereços reais de memória denominamos espaço de endereçamento real.
Assim, como os programas podem ser maiores que a memória física, somente uma parte de cada programa precisa estar na memória durante a execução. As partes que não são necessárias em um determinado instante ficam em disco e somente são carregadas quando se tornarem necessárias.
Todo o processo é transparente para o usuário e também para os compiladores e link-editores, pois estes trabalham apenas com o espaço de endereçamento virtual. Apenas o SO se incumbe de carregar ou descarregar as partes necessárias e mapeá-las no espaço de endereçamento real durante a execução.
Como consequência desse mapeamento, o programa não precisa estar nem mesmo em regiões contíguas de memória. Naturalmente, o nível de fracionamento do programa deve ser escolhido de forma a não comprometer o desempenho, na medida em que a tarefa de mapeamento é feita pelo SO com recursos de hardware.
Assim, a memória (tanto a virtual como a real) é dividida em blocos, e o SO mantém tabelas de mapeamento para cada processo, que relacionam os blocos da memória virtual do processo com os blocos da memória real da máquina.

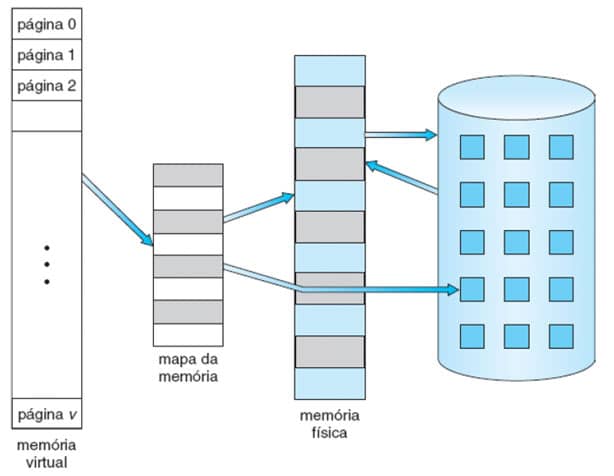

A Figura 27 mostra essa ideia. Note que o espaço de endereçamento virtual é muito maior que a memória física. Observe ainda que o processo é endereçado por partes, no caso páginas, e elas são lidas do disco para a memória e gravadas no disco, em um processo chamado paginação, uma implementação da ideia de swap e que estudaremos a seguir.
Na paginação, o espaço de endereços é dividido em blocos de igual tamanho que chamamos de páginas. A memória principal também é dividida em blocos de mesmo tamanho (igual ao tamanho da página) denominados molduras.
Esses blocos de memória real são compartilhados pelos processos, de forma que a qualquer momento um determinado processo terá algumas páginas residentes na memória principal (as páginas ativas), enquanto as restantes utilizarão a memória secundária (as páginas inativas).
O mecanismo da paginação possui duas atribuições:

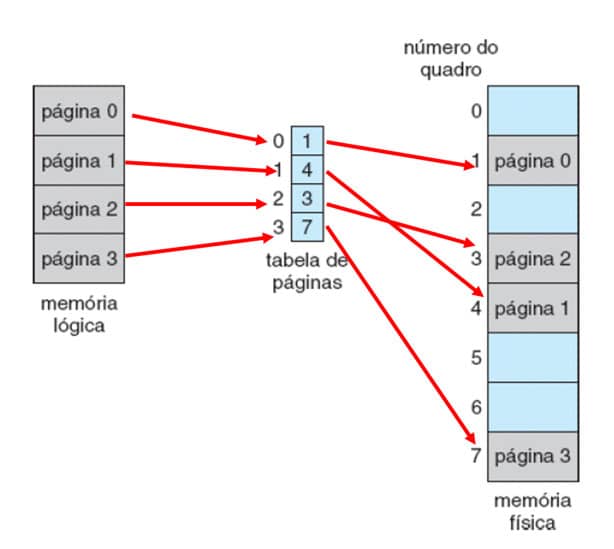

Observe a Figura 28, que apresenta o esquema de paginação. Nela podemos ver que o processo foi dividido em 4 páginas (0 a 3), a tabela de páginas que as associa com os frames e a alocação das páginas na memória.
Na paginação, o hardware determina tanto o tamanho do quadro como o da página, sendo que o tamanho da página é sempre uma potência de 2 variando normalmente entre 512 bytes e 2KB. O uso de potências de 2 visou facilitar o mapeamento dos endereços virtuais para os físicos.
Quando um novo processo chega ao sistema para ser executado, o seu tamanho é analisado em páginas. Como cada página do processo necessita de um quadro, se, por exemplo, ele possui 4 páginas, pelo menos 4 quadros devem estar livres. A forma mais fácil de o SO realizar o controle das áreas livres é mantendo uma lista dos quadros livres. Como todos os quadros possuem o mesmo tamanho e o processo pode ser alocado de forma não contígua, a lista não necessita estar ordenada, o que facilita muito a sua manutenção.
É exatamente esta situação que se pode observar na Figura 29(a), que mostra os quadros livres (em tom cinza) e ocupados (em tom azul) na memória física, o novo processo de 4 páginas e a lista de quadros livres com 5 quadros (14, 13, 18, 20 e 15).
A partir desta situação, a página 0 do processo será alocada no primeiro quadro da lista, o 14, a segunda no 13, e assim, sucessivamente, sendo preenchida a tabela de páginas do processo e gerando o cenário que pode ser observado na Figura 29(b).
Em um ambiente paginado, a proteção de memória é provida pelo acréscimo de bits de proteção associados a cada quadro na tabela de páginas.
Um bit pode definir que uma página é apenas de leitura ou se permite também a gravação.
Além dos bits já descritos, normalmente um outro bit denominado válido-inválido é acrescido à tabela para estabelecer se aquela página está no espaço de endereçamento lógico do programa (acesso legal) ou não (acesso ilegal).
Considere a situação da Figura 30. Ela nos mostra um sistema com espaço de endereçamento de 14 bits (0 a 16383) e um processo que usa apenas os endereços de 0 a 10468. Considerando um tamanho de página de 2KB, o processo possui 6 páginas, apesar de ter uma tabela de páginas com mais entradas possíveis.
Na tabela de páginas, apesar de o processo possuir somente 6 delas, as entradas referentes às páginas 6 e 7 estão com o número de quadro 0, o que faria com que uma referência à página 7 gerasse uma exceção para o SO.

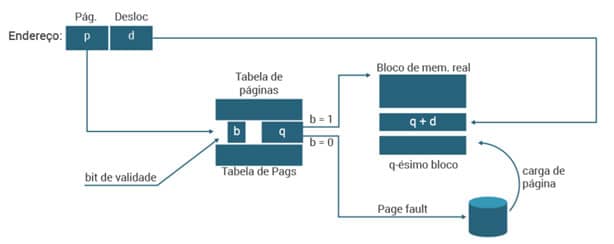

A ideia básica da paginação sob demanda é carregar na memória somente páginas que forem referenciadas na execução.
Obviamente, em um primeiro momento, somente a página inicial do processo será carregada e à medida que as instruções fizerem referências a outras páginas, elas serão carregadas. Essa abordagem faz com que páginas que nunca foram referenciadas jamais sejam carregadas na memória.
E como funciona essa demanda? Como se sabe, o número de blocos alocados a um processo é menor do que o número de páginas que ele usa. Por isso, é possível que um endereço de programa referencie uma página ausente. Nesse caso, a entrada da tabela correspondente estará “vazia” e uma interrupção do tipo page fault é gerada sempre que uma página inativa é requerida e causa a ação descrita na Figura 31.
A interrupção faz com que o mecanismo da paginação inicie a transferência da página ausente da memória secundária para um dos blocos da memória principal e atualize a tabela de páginas. O processo muda de estado, ficando bloqueado até que a transferência termine. A posição ocupada por uma página na memória secundária é guardada em uma tabela separada ou na própria tabela de páginas. Se não houver nenhum bloco de memória disponível, então é necessário desocupar um dos blocos para a página, cuja presença está sendo solicitada. A escolha do bloco é função do algoritmo de troca, conforme será visto adiante.
Para minimizar a ocorrência de page faults surgiu o conceito de working set. Assim, quando um programa começa a executar, a possibilidade de que ele requisite páginas que não estejam na memória é muito grande. Entretanto, à medida que mais páginas vão sendo carregadas, a ocorrência de page faults vai diminuindo devido ao princípio da localidade dos programas. Assim, cabe ao SO definir um conjunto de páginas que devem ficar carregadas, sabendo que se trata de um compromisso entre capacidade e velocidade.
Quanto mais páginas carregadas no working set, menor o risco de geração de page fault, logo, melhor é o desempenho. Em compensação, quanto mais páginas no working set, menos processos podem estar carregados ao mesmo tempo.
Definido o working set, resta definir qual deve ser a página retirada da memória quando ocorre um page fault, pois uma página precisa ser carregada e não existe quadro livre. Esta decisão pode obedecer a várias políticas.
Entretanto, antes de descartar qualquer página, o SO precisa saber se houve alguma alteração nela enquanto ela esteve na memória. Se houve, então essa página precisa ser salva em disco antes de ser descartada para que nenhum dado se perca. Neste caso, o SO mantém um bit na tabela de páginas chamado Bit de Modificação. Caso o bit indique que houve mudança, a página é salva em disco, onde poderá ser futuramente resgatada.
Escolhe-se simplesmente qualquer página. A desvantagem é que pode-se escolher uma página que seja muito acessada.
Retira-se a página carregada há mais tempo. A desvantagem é que pode retirar páginas que sejam acessadas periodicamente.
Retira-se a página utilizada pela última vez há mais tempo. A desvantagem é o overhead causado pela necessidade de, a cada acesso, atualização do momento em que a página foi acessada.
A página não utilizada nos últimos k acessos é substituída. A desvantagem também é o overhead causado pela necessidade de, a cada acesso, atualizar um contador de acessos à página.
Escolhe-se a página que tenha o menor número de acessos descritos em um contador de acessos. A ideia é manter na memória as páginas que são muito acessadas. Entretanto, o problema é que páginas recém-carregadas no working set terão baixo número de acessos e serão indesejavelmente cotadas para retirada.
Sistemas reais, como o Linux, implementam normalmente alguma variação da LRU a partir de algoritmos que buscam se aproximar desta política. Um dos mais comumente usados é o algoritmo de segunda chance.
Também conhecido como algoritmo do relógio, ele busca uma aproximação ao LRU. Para isso, na tabela de páginas são acrescidos bits de referência associados a cada uma de suas entradas.
Inicialmente, todos os bits são desligados (posicionados com 0) pelo sistema operacional. Quando um processo de usuário é executado e uma página é referenciada, o bit associado a ela é ligado (com 1) pelo hardware. Após algum tempo, podemos determinar as páginas que têm sido usadas ou não usadas examinando os bits de referência, embora sem saber a ordem de uso.
O algoritmo utiliza uma política de substituição FIFO, mas com uma diferença: quando uma página é selecionada para substituição, antes de fazer a troca verificamos seu bit de referência. Se o seu valor for zero, fazemos a substituição; se for 1, damos à página uma segunda chance zerando o seu bit e passamos à próxima página. Esse método assegura que se uma página for sempre referenciada, ela nunca sairá da memória.

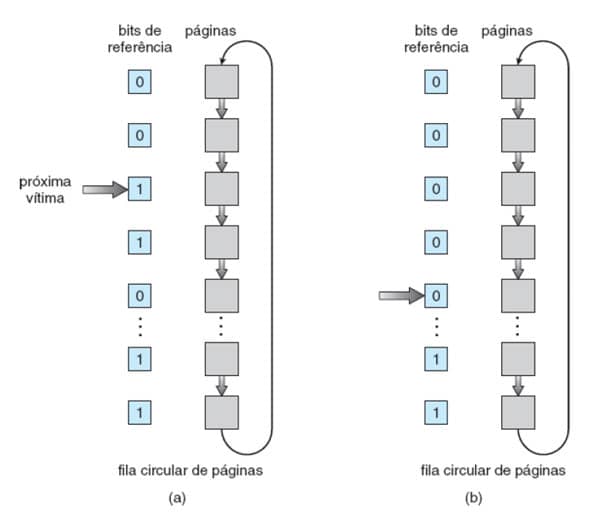

Este algoritmo é normalmente implementado como uma fila circular (Figura 32) onde um ponteiro (o ponteiro do relógio, daí seu nome) indica a página que deve ser substituída a seguir. Quando um quadro é necessário, o ponteiro avança até encontrar uma página com bit de referência 0. Conforme ele avança, os bits de referência são zerados (Figura 32a).
Uma vez que uma página vítima seja encontrada, ela é substituída e a nova página é inserida na fila circular nessa posição (Figura 32b).
Observe que, na pior das hipóteses, quando todos os bits estão ligados, o ponteiro circula a fila inteira, dando a cada página uma segunda chance. Ele zera todos os bits de referência antes de selecionar a próxima página para substituição.
Melhor página para a substituição.
Não é uma opção tão boa porque a página terá que ser gravada em disco antes da substituição.
Provavelmente será usada outra vez em breve.
Provavelmente será usada de novo em breve e terá que ser gravada em disco antes de poder ser substituída.
Nesta implementação, continuamos utilizando uma fila circular, mas em vez de verificar o bit de referência, determinamos a categoria da página e substituímos a primeira página da categoria mais baixa.
A principal diferença entre esse algoritmo e o algoritmo do relógio mais simples é que aqui damos preferência à substituição de páginas que não foram modificadas, para reduzir o número de operações de gravação requeridas, já que páginas que não foram modificadas ao serem substituídas não necessitam de gravação no disco.
Devido ao grande número de page faults da paginação, a segmentação surgiu como uma alternativa de gerência de memória, na qual o programa não mais é dividido em blocos de comprimentos fixos (as páginas), mas, sim, em segmentos de comprimentos variados com um sentido lógico. Ou seja, a paginação procedia uma divisão física do programa e, às vezes, isso levava a um número muito grande de page faults por não observar suas características lógicas.
Nesse esquema, o espaço de endereços torna-se bidimensional: endereços de programa são denotados pelo par (nome do segmento, endereço dentro do segmento).

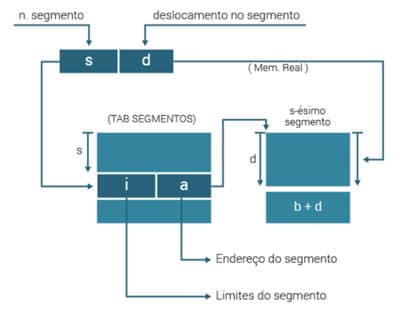

Para facilitar a implementação do mecanismo de transformação de endereços, o SO troca o nome do segmento por um número, quando o segmento é referenciado pela primeira vez.
Considerando o par (s,d) como sendo um endereço de programa generalizado, onde s = número do segmento e d = endereço dentro do segmento, então o esquema de geração seria o apresentado na Figura 33:
Conforme podemos ver, a transformação de endereço é realizada por intermédio de uma tabela de segmentos (uma tabela para cada processo). A “s-ésima” entrada da tabela contém o tamanho (l) e a posição inicial (a) da memória, onde o “s-ésimo” segmento foi carregado.
As entradas da tabela são chamadas de Descritores de Segmento. O algoritmo de mapeamento é:
A busca de espaços para um segmento a ser trazido à memória nos leva novamente aos problemas de gerência por partições variáveis. A diferença aqui é que o espaço contíguo só é necessário para o segmento e não para todo o processo.
A diferença principal entre a segmentação e a paginação é que a primeira busca uma divisão lógica do espaço de endereçamento do processo, enquanto a segunda busca uma divisão física desse mesmo espaço. Ambas se engajam na implementação de uma política de memória virtual de um único nível. Páginas têm seu tamanho determinado pelo tamanho da palavra, enquanto segmentos têm seu tamanho determinado pelo tamanho da memória disponível.
Em razão de restrições específicas do hardware, o Linux divide a memória física em quatro zonas ou regiões diferentes que, dependendo da arquitetura, correspondem a especificações diferentes.
Para dispositivos ISA que somente podem acessar os primeiros 16MB da memória para fazer acesso direto.
Para dispositivos que podem acessar os primeiros 4GB da memória em operações de DMA.
Corresponde à memória alta (high memory) que não está mapeada para o kernel do sistema, que, nesta arquitetura, corresponde aos primeiros 896MB do espaço de endereçamento, ficando todo o espaço restante até 4GB disponível para uso.
Corresponde a todo o resto da memória.
Importante: em modernos sistemas de 64 bits, como o Intel x86 de 64 bits, existe uma pequena ZONE_DMA de 16 MB para ser utilizada por sistemas legados e todo o resto fica na ZONE_NORMAL, sem ZONE_HIGHMEN ou ZONE_DMA32.
A Figura 34 mostra o mapeamento entre as zonas e os endereços físicos na arquitetura do Intel x86 de 32 bits.
O kernel mantém uma lista das páginas livres em cada zona e, ao receber uma solicitação de memória, faz o atendimento disponibilizando as páginas na zona apropriada.
O mecanismo de memória virtual é o responsável por manter o espaço de endereçamento disponível para cada processo. Para fazer o gerenciamento são mantidos, para cada processo, duas visões diferentes:
descreve as instruções que o sistema de memória virtual recebeu relacionadas com o layout do espaço de endereçamento. Nessa visão, o espaço de endereçamento consiste em um conjunto de regiões não sobrepostas, cada uma representando um subconjunto alinhado e contínuo de páginas do espaço de endereçamento. As regiões de cada espaço de endereçamento são vinculadas em uma árvore binária balanceada para permitir a busca rápida da região correspondente a qualquer endereço virtual.
corresponde a entradas nas tabelas de páginas de hardware do processo, que identificam a locação corrente exata de cada página de memória virtual, esteja ela em disco ou na memória física.
O Linux trabalha com vários tipos de regiões de memória virtual.
Sempre que o processo faz referência a uma página da região, a entrada correspondente na tabela de páginas é preenchida com o endereço de uma página do cache de páginas do kernel com o valor do deslocamento apropriado no arquivo.
Outro aspecto importante nas regiões é como elas tratam as gravações. Uma região pode ser mapeada de forma compartilhada ou privada para o espaço de endereçamento de um processo.
Como se sabe, uma atividade extremamente importante na memória virtual é a execução do pagein e pageout.
No Linux, a substituição de páginas utiliza uma política similar ao algoritmo do relógio, modificada para trabalhar com múltiplos ciclos.
Cada página possui uma “idade” que é ajustada a cada ciclo do relógio. A idade indica há quanto tempo a página foi alocada e/ou o nível de atividade que a página experimentou recentemente. Dessa forma, páginas acessadas com frequência recebem um valor de idade mais alto e a idade de páginas acessadas raramente cairá em direção a zero a cada ciclo.
Essa quantificação da idade permite que o paginador selecione as páginas a serem extraídas com base na política da menos frequentemente utilizada (LFU).
A execução de programas de usuário pelo kernel do Linux é disparada pela chamada de sistema exec( ), que instrui o kernel a executar um novo programa dentro do processo em curso, substituindo completamente o contexto de execução corrente pelo contexto inicial do novo programa.
No Linux, o carregador binário não carrega um arquivo desse mesmo sistema na memória física. Em vez disso, as páginas do arquivo binário são mapeadas para regiões de memória virtual. É utilizada a técnica da Paginação sob Demanda, de forma que somente quando a página for necessária é que ele será efetivamente alocado na memória física.
É responsabilidade do carregador binário do kernel estabelecer o mapeamento inicial da memória. Um arquivo binário no formato ELF consiste em um cabeçalho seguido por várias seções de páginas alinhadas. O carregador ELF funciona lendo o cabeçalho e mapeando as seções do arquivo para regiões separadas da memória virtual.
A Figura 35 mostra o layout típico de regiões de memória estabelecidas pelo carregador ELF. Em uma região reservada em uma extremidade do espaço de endereçamento reside o kernel, em sua própria região privilegiada de memória virtual inacessível a programas normais de modalidade de usuário.
O resto da memória virtual fica disponível para aplicações que podem usar as funções de mapeamento da memória do kernel para criar regiões que mapeiem uma parte de um arquivo ou que estejam disponíveis para dados de aplicações.
A função do carregador é estabelecer o mapeamento inicial da memória para permitir que a execução do programa comece. As regiões que precisam ser inicializadas incluem a pilha e as regiões de texto e dados do programa.
A pilha é criada no topo da memória virtual de modalidade de usuário; ela cresce para baixo em direção a endereços de numeração menor e inclui cópias dos argumentos e variáveis de ambiente fornecidas ao programa na chamada de sistema exec( ).
Uma vez que esses mapeamentos tenham sido estabelecidos, o carregador inicializa o registrador de contagem de programas do processo com o ponto inicial registrado no cabeçalho ELF, e o processo pode ser incluído no escalonador.
Uma vez que o programa foi carregado e escalonado para o processador, todos os conteúdos necessários para sua execução já estarão no seu espaço de endereçamento virtual. Entretanto, a maior parte dos programas utiliza códigos de bibliotecas do sistema que também devem ser carregados.
Essa abordagem, entretanto, tem como principal desvantagem o fato de que cada programa gerado deve conter cópias exatas das mesmas funções comuns das bibliotecas do sistema. É muito mais eficiente, tanto em termos de memória física como também de uso de espaço em disco, carregar as bibliotecas do sistema na memória apenas uma vez. Isso pode ser feito utilizando os recursos de vinculação dinâmica existentes no Linux.
Cada programa vinculado dinamicamente contém uma pequena função vinculada estaticamente que é chamada quando o programa é iniciado. Essa função estática apenas mapeia a biblioteca de vinculação para a memória e executa o código contido na função.
A biblioteca de vinculação determina as bibliotecas dinâmicas requeridas pelo programa e os nomes das variáveis e funções necessárias destas por meio da leitura das informações contidas em seções do binário ELF. Ela mapeia, então, as bibliotecas para o meio da memória virtual e resolve as referências para os símbolos contidos nas mesmas. Não importa para que local exato da memória essas bibliotecas compartilhadas sejam mapeadas, elas são compiladas em código independente de posição, que pode ser executado em qualquer endereço da memória.
Para gerenciar a memória de um sistema Linux podem ser utilizados diversos comandos, inclusive utilitários para esse propósito, conforme será apresentado na sequência. Ao final deste módulo é disponibilizado o vídeo em que os pontos abordados são executados na prática, em uma máquina virtual.
Para estes exemplos usaremos uma máquina virtual com Ubuntu instalado.
O comando free exibe informações precisas sobre o uso dos recursos de memória do sistema.
Neste exemplo, pode-se observar uma máquina virtual com aproximadamente 4GB (3996 MB) de RAM e tendo em uso 1235MB, sobrando 2338MB disponíveis.
O comando mostra ainda que temos uma área de 448MB para swap da qual foram utilizados 8MB.
O argumento -m faz com que as informações venham em MB.

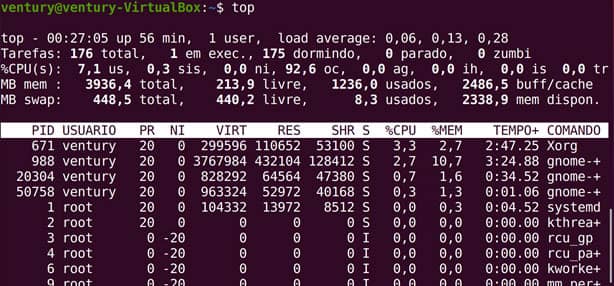

Este comando mostra informações a respeito dos processos rodando em sua máquina, incluindo o uso da memória.
Este comando mostra a situação da memória virtual da máquina.
O comando getconf PAGESIZE mostra o tamanho da página no sistema de memória virtual que, neste caso, é de 4096 bytes, ou seja, 4KB.
O comando swapon mostra informações a respeito do arquivo de swap.
Vários utilitários que podem ser chamados na linha de comando ou por meio da interface gráfica podem ser utilizados para monitorar o uso da memória do Linux. Com exceção do monitor do sistema, todos os outros precisam ser instalados no Ubuntu, pois não existem como padrão.
Esse aplicativo htop é uma evolução do comando top e exibe de forma interativa as informações do sistema.
Ele é chamado na linha de comando:
htop

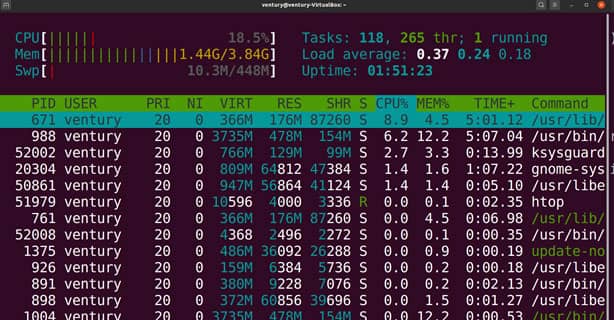

Após a chamada, ele carrega sua interface, na qual, em sua parte superior, temos informações agregadas e, na parte inferior, a lista de processos com suas informações de CPU, memória etc.

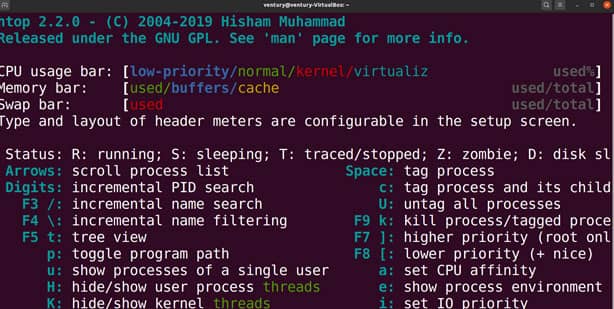

Neste aplicativo, as cores que aparecem no resumo na parte superior possuem significado.
O utilitário ksysguard é outro que pode ser chamado na linha de comando e que não vem instalado por padrão.
Ele possui uma interface gráfica que mostra as informações do sistema.

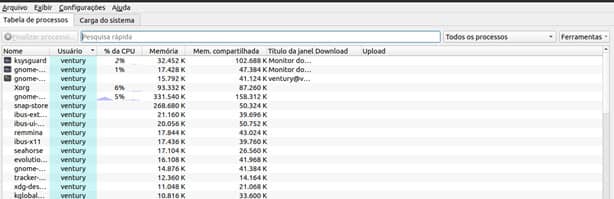

Na aba Tabela de Processos, ele mostra todos os existentes no sistema e as informações de CPU e memória.

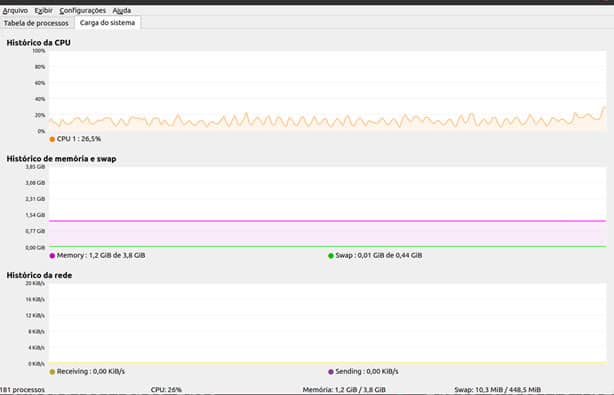

Na aba Carga do Sistema, ele mostra de forma gráfica a utilização pelos processos.

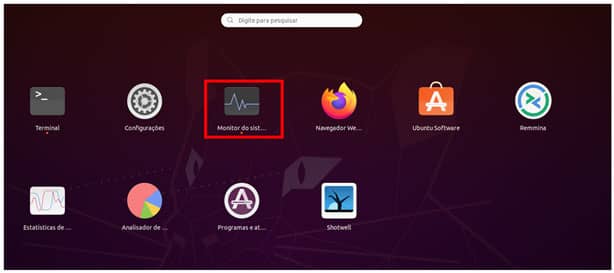

Este aplicativo vem instalado por padrão e pode ser acessado na aba Ferramentas.

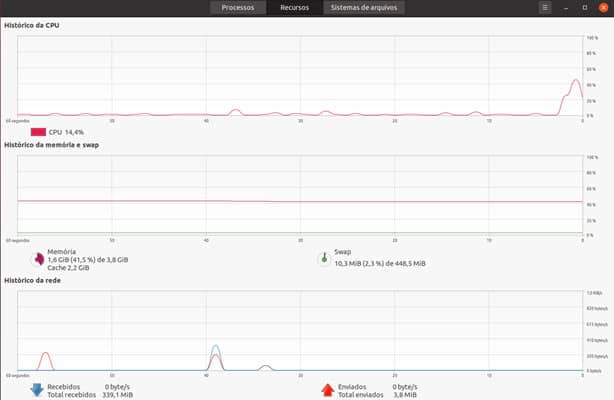

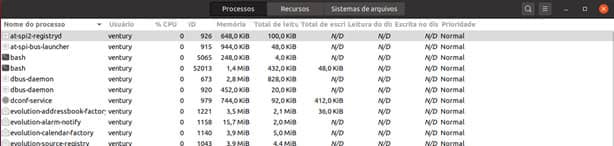

Após a abertura, ele apresenta uma interface gráfica com 3 abas na parte superior. São elas:
